Приладовий трансформатор струму опорний серії СТS з індикацією напруги

Приладові трансформатори СТS12, СТS25 і СТS25Х можуть бути оснащені індикатором високої напруги. В принципі він утворений ємністю зв'язку (ємнісним дільником), залитим в епоксидну ливарну масу приладу. До нього спеціальним кабелем підключений індикатор напруги.

Функція визначена стандартом ČSN EN 61243-5. Індикація напруги "відсутній" (LCD дисплей індикатора порожній) знаходиться в області первинної напруги менше 10% Un (де Un це напруга мережі, тобто, наприклад, 6, 10, 15, 22 кВ).

Індикація напруги "присутній" (на LCD дисплеї зображується буква "U") повинна знаходитися в області, в якій первинна напруга більше, ніж 45% Un.

В області від 10% Un до 45% Un індикація напруги "присутній" може (але не обов'язково) світитися.

Для трансформаторів СТS був обраний так званий відділити VDS (voltage detection system) класу HR (високоомний, high-resistance). Кабельна проводка (так званий "interface") і інше устаткування (панель і індикатор) виробництва фірми GEORG JORDAN GMBH. Система пройшла типові випробування відповідно до ČSN EN 61243-5 і поставляється як комплект.

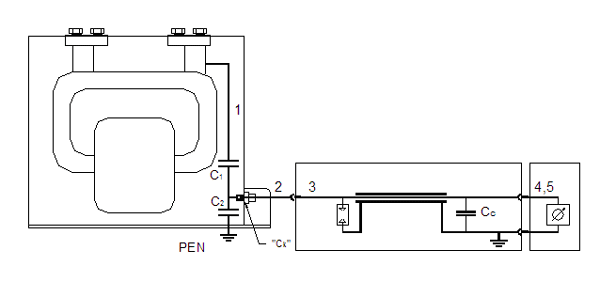

Опис системи (порядок монтажу) зазначено на рис. 1.
Складається з вимірювального трансформатора № 1. Всередині поміщений ємнісний дільник, утворений ємністю (високовольтної) зв'язку С1 і низьковольтної ємністю С2.
Відтворюється напруга виведено на клему Ck, яка знаходиться в клемнику вторинної обмотки приладу.
Від інших клем вона відрізняється різьбленням M6. У нього загвинчується клема з'єднувального кабелю № 2 (зусилля затяжки визначається проскальзиваніем пластмасовою клеми в металевому натяжному ключі). Його протилежний кінець вставляється в роз'єм кабельного інтерфейсу № 3. Кінець кабельного інтерфейсу вставляється в ізольовану клему на панелі індикаторів № 4. Клема заземлення інтерфейсу підключається до клеми заземлення див. Рис. 4. Індикатор № 5 потім вставляється в отвори для см. Рис. 4.
Систему можна використовувати в приміщеннях в діапазоні температур від -25 до +50 ° C. Довжина кабелю № 3 може становити 3 або 6 метрів.
У заявці слід вказати вимогу індикатора, довжину кабелю і номінальну напругу мережі. Наприклад: трансформатор CTS 25X з індикатором напруги, напруга мережі 22 кВ, кабель інтерфейсу 6 м.
Прилади CTS 12 оснащені індикацією в діапазоні напруги 6-15 кВ.
Прилади CTS 25 і CTS 25X оснащені індикацією в діапазоні 15-22 кВ.

Специфікація комплекту:

1. Трансформатор струму з ємнісним дільником, C1 високовольтна ємність, C2 низьковольтна ємність, Ck клема виведення ємнісного дільника в клемнику вторинної обмотки (різьблення M6) »
2. Кабель, позначений «contact cable AK4 160 mm thread M6»
3. Кабель інтерфейсу довжиною 3 м (6 м) з захисним іскровим розрядником і власною ємністю, позначений «coaxial lead 3M / 303pF / HR (6M / 303pF / HR)»
4. Панель індикаторів (1 панель для 3 індикаторів), позначена «interface point HR 3 phase GK»
5. Індикатор, позначений «continous voltage indicator DLC HR»

Прим .: найменування 2, 3, 4 виробляє фірма JORDAN GMBH, вони входять в комплектну поставку KPB INTRA s.r.o.
