Комбінований датчик СVSO 25

Комбінований датчик СVSO 25 призначений для зовнішнього середовища для вимірювання напруги і струму на одній фазі. Шлях поверхневого розряду відповідає напрузі ізоляції 25 кВ для максимального забруднення (31 мм / 1 кВ).

Частина напруги датчика СVSO 25 служить для вимірювання напруги в мережах до 22 кВ. Може бути використаний для сигналізації присутності напруги у високовольтній лінії. Ізоляція відповідає стандарту ČSN 61869-3.

Струмова частина датчика СVSO 25 служить для приблизного вимірювання струму або для сигналізації. Сконструйована для мереж 22 кВ. За своїми механічними властивостями задовольняє вимог стандарту ČSN EN 60660 для опорного ізолятора JO2-145, тобто для максимальної порушує сили 2000 Н. По ізоляції і повністю відповідає стандарту ČSN 61869-2.

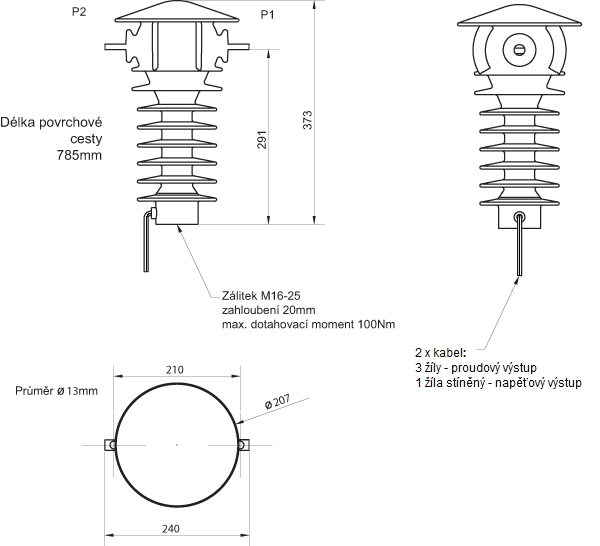

Монтажне положення датчиків - вертикальне. Прикріплюються за допомогою болтів М16 з гайками в нижній частині датчика СVSO 25. З датчика СVSO 25 виведені два окремих кабелю - один для струмового частини, другий для частини напруги.

УВАГА! Якщо висновок низької напруги конденсатора НЕ испльзуется електричним способом, його необхідно заземлити для забезпечення безпеки.
