Технічний опис
Апаратні трансформатори напруги VTS 38 - це однофазні однополюсні ізольовані трансформатори, призначені для застосування в мережах високої напруги. Вони призначаються для вимірювання і захисту розподільних пристроїв ВН закритого виконання. Трансформатори можуть бути оснащені високовольтним запобіжником, який захищає близько розташованих обладнання розподільчого пристрою.
Значення вторинного напруги складають: 100 / √3; 110 / √3; 120 / √3; 100/3; 110/3; 120/3 В. Класи точності вимірювальної обмотки: 0,2; 0,5; 1; 3; обмоток захисту: 3Р і 6Р. Трансформатори відповідають необхідному класу точності в інтервалі 25 - 100% номінального навантаження.

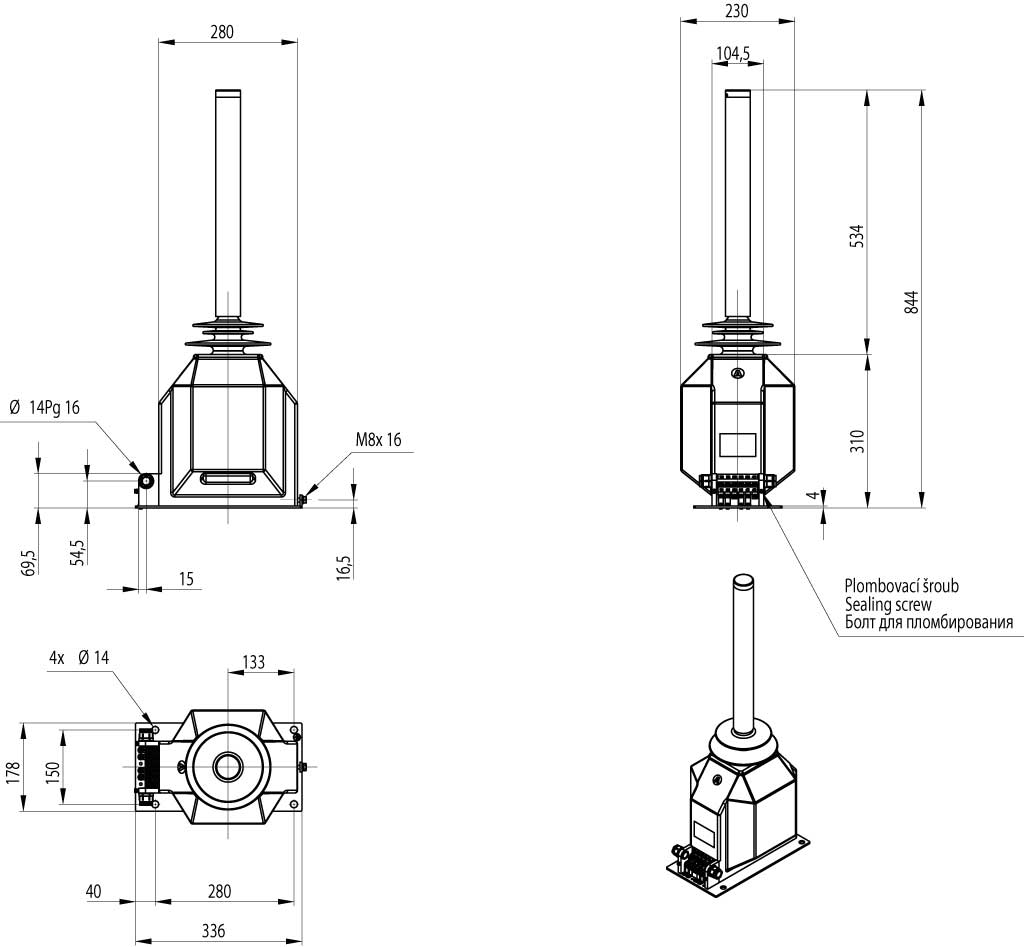

Трансформатори VTS 38 з запобіжником оснащені епоксидної надставкою, кронштейном і патроном запобіжника типу VPO або VBP ABB. Надставка з запобіжником демонтуються.
Магнитопровод трансформаторів напруги виготовлений з орієнтованих трансформаторних стрічок у вигляді сердечника С-подібної форми.

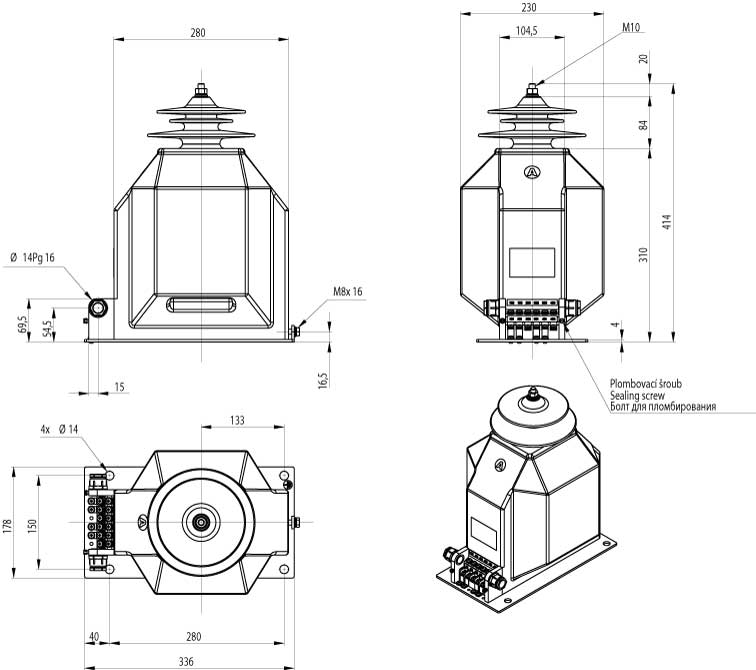

Всі активні частини трансформатора залиті епоксидної сумішшю. Ця маса виконує як електроізоляційну, так і механічну функції. Трансформатори закріплюються за допомогою чотирьох болтів через отвори в опорній плиті. Висновок первинної обмотки «А» здійснено за допомогою шпильки М10.

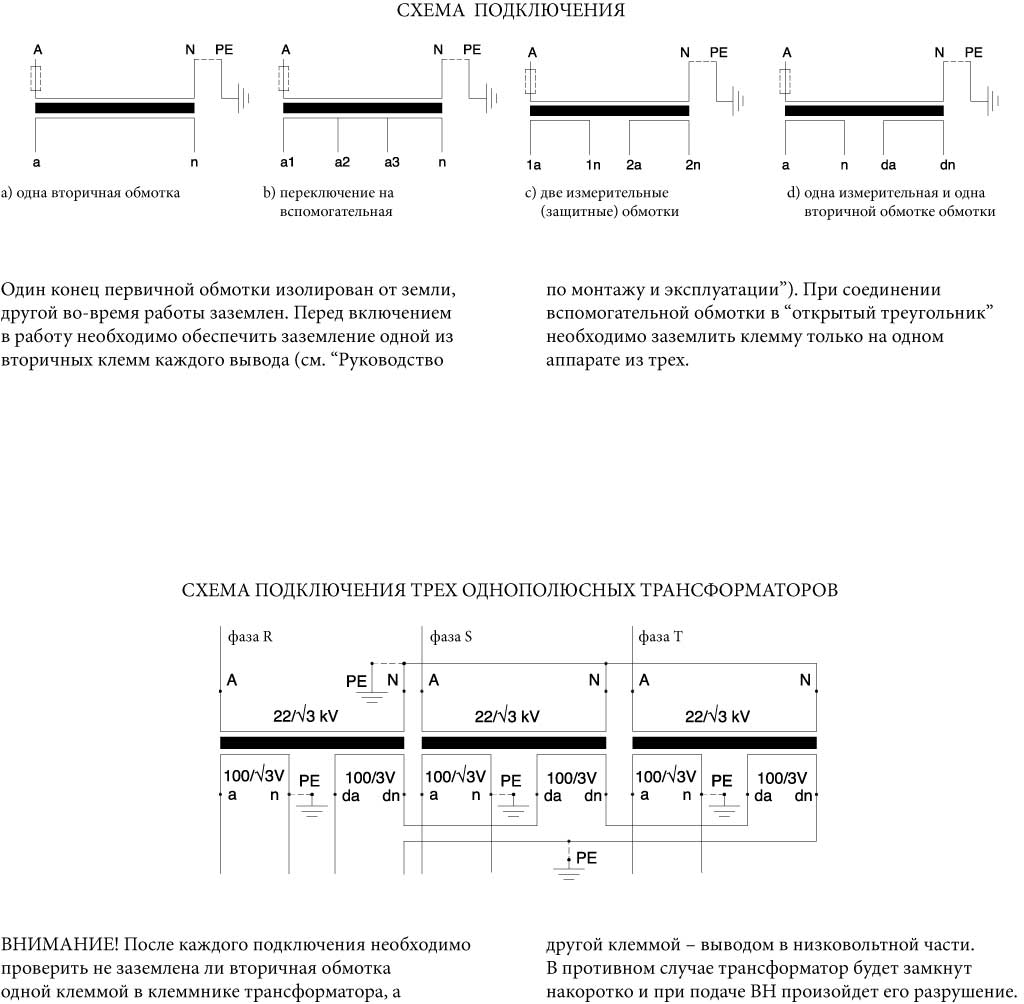

При підключенні VTS 38 для демпфірування динамічних сил і вібрації в мережі рекомендуємо застосовувати провідники діаметром до 6 мм 2 і кабельні наконечники. УВАГА: при іншому способі підключення не повинно відбуватися механічне перенапруження ізолятора в напрямку від корпусу трансформатора.

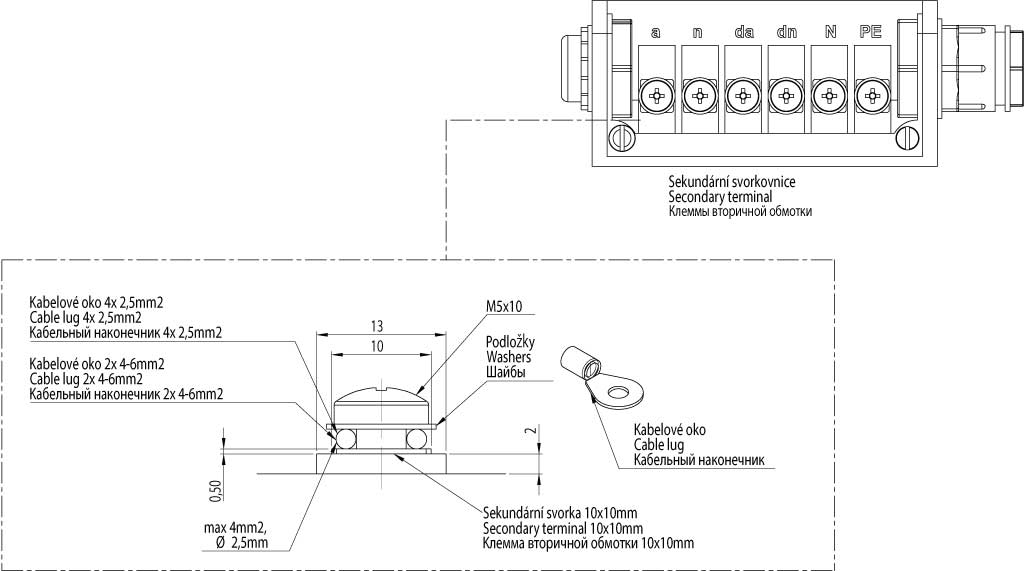

Для приєднання до висновків на вторинній обмотці рекомендується використовувати кабельні наконечники, відповідні перетину провідника. Клеммник вторинної обмотки оснащений кожухом з гвинтом для опломбування. Всередині знаходиться упаковка з перемичками і гвинтами для заземлення та закорочення обмотки.
Якщо потрібно провести заміну старих типів трансформаторів (різних виробників), ми поставляємо трансформатори VTS на спеціально підготовлених опорних плитах з аналогічними монтажними міжцентровим отворів, як у замінних типів пристроїв.
Апаратні трансформатори напруги VTS 38 пройшли випробування відповідно до норми IEC 60044-2 і ГОСТ 1983-89.
За бажанням замовника забезпечуємо офіційне підтвердження результатів випробувань.
Цей трансформатор призначений як автоблокувальні. Для того щоб захистити его від руйнування через нестандартні ефектів, таких як перенапруження, ферорезонансу, перехідні ефекти і т.д. трансформатор повинен бути обладнаний належним захистом.
