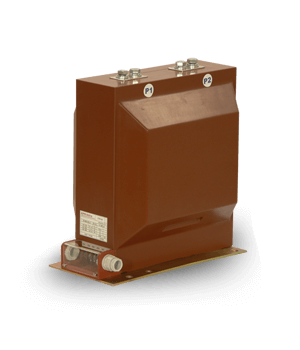

Опорні апаратні трансформатори струму CTS 38 призначені для вимірювань і захисту обладнання розподільчих пристроїв ВН закритого виконання.
Значення вторинного струму становить 5А або 1А з можливістю комбінування. Класи точності вимірювальних ланцюгів: 0,2; 0,5; 0,2S; 0,5S; 1; 3; ланцюгів захисту: 5К; 10Р; PX. Трансформатори відповідають необхідному класу точності в інтервалі 25 - 100% номінального навантаження.
Максимальний робочий струм становить 120% IN, за погодженням із замовником можна поставити апарати і з іншими величинами, наприклад, 200% IN.

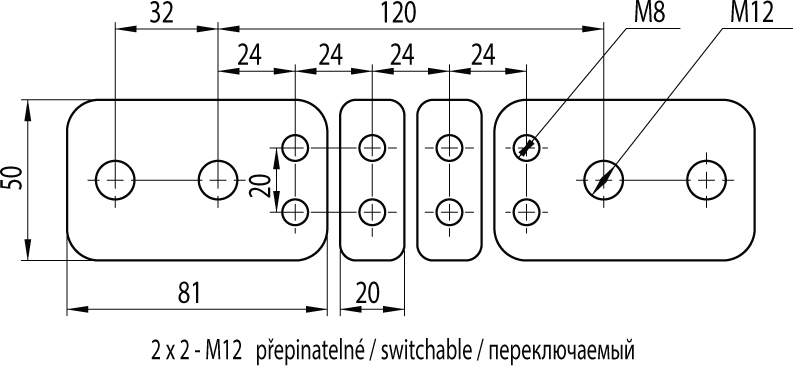

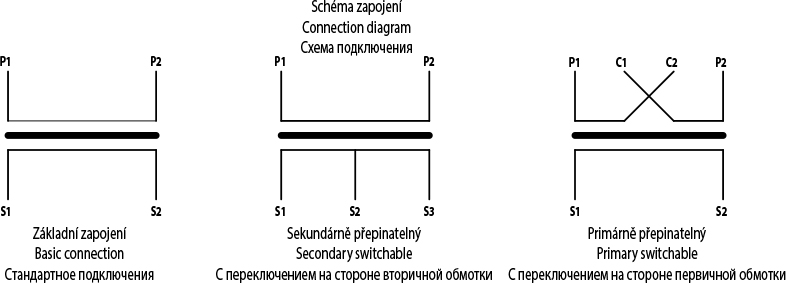

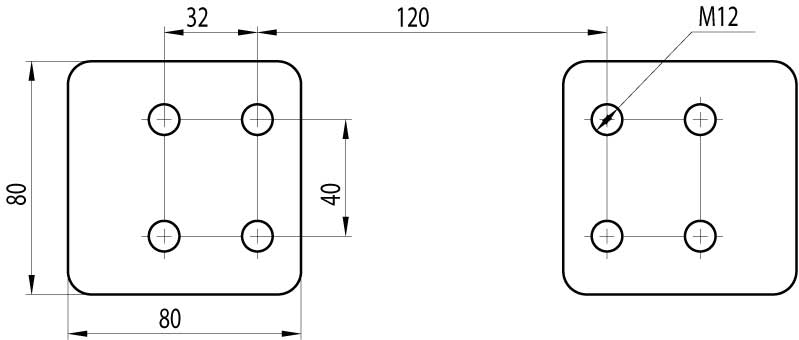

Трансформатори CTS 38 вирішені як трансформатори з одновітковой або многовитковой первинної обмоткою. Сучасні конструкції цих трансформаторів дозволяють проводити перемикання не тільки на стороні вторинної обмотки, а й на стороні первинної обмотки. Перемикання на стороні первинної обмотки полягає в простому монтажі в ланцюг двох перемичок за допомогою двох гвинтів М8 (див. "Керівництво з монтажу та обслуговування", гвинти і перемички входять в комплект трансформатора).
Вторинна обмотка намотана на магнітний сердечник з орієнтованих пластин, виготовлених з магнітного матеріалу, або сплаву нікелю, заліза і міді "permalloy". Кількість сердечників - від 1 до 3, відповідно до вимоги замовника і відповідно до запитуваних параметрів.
Всі активні частини трансформатора залиті епоксидної сумішшю. Ця маса виконує як електроізоляційну, так і механічну функції.

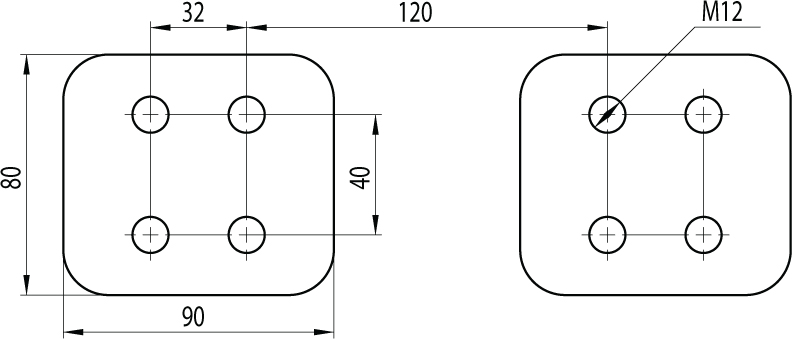

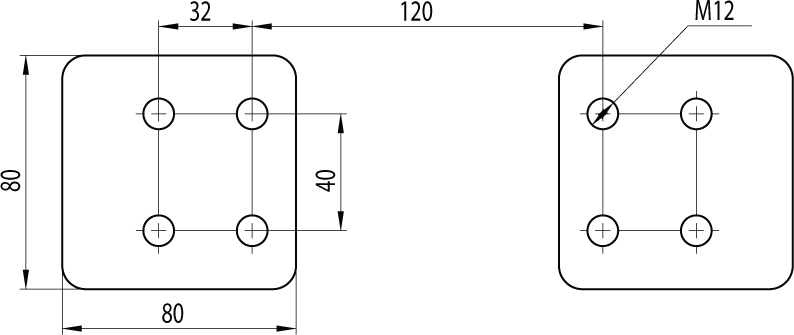

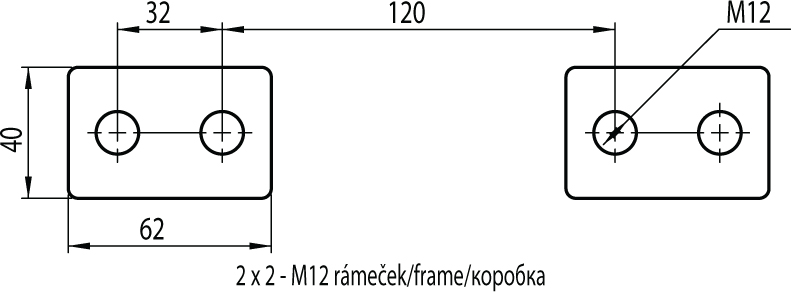

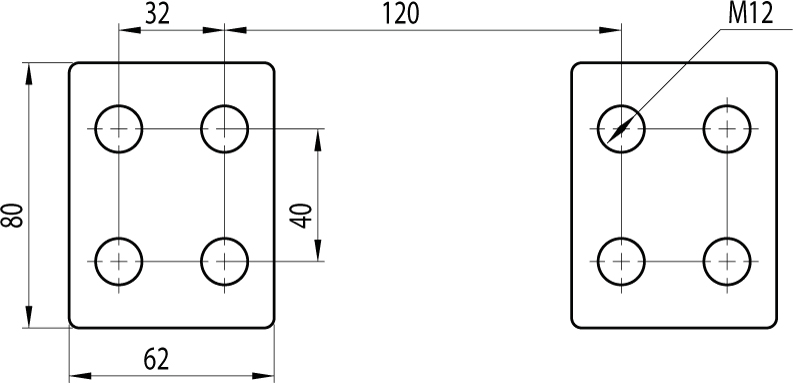

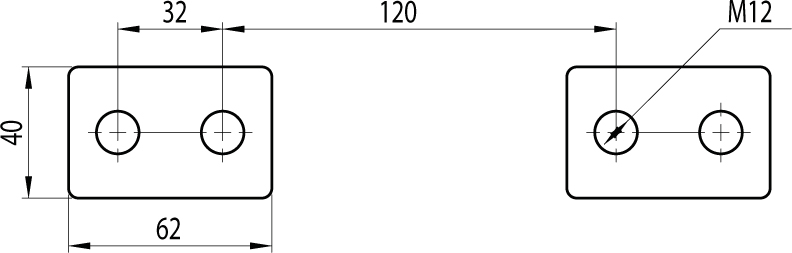

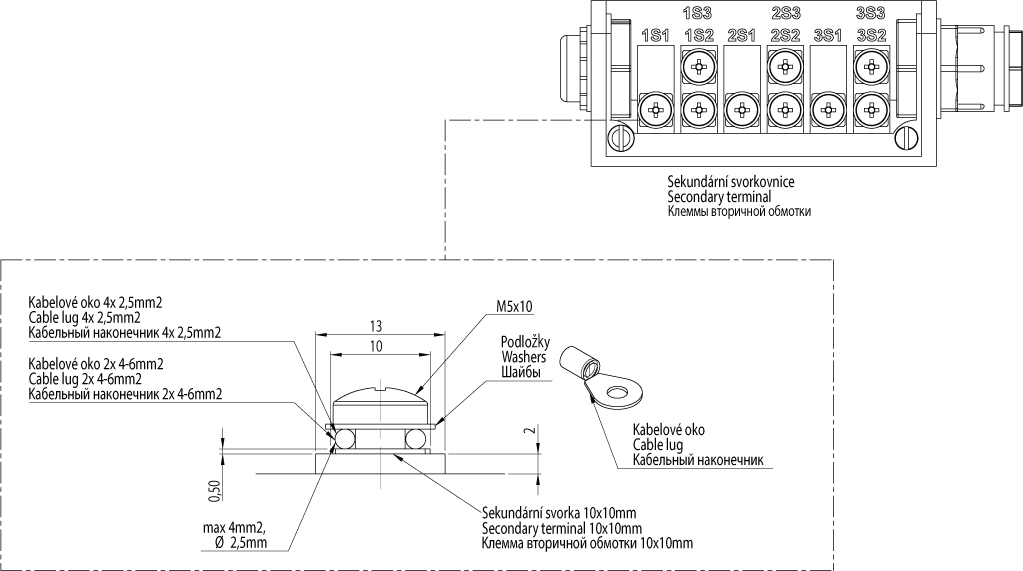

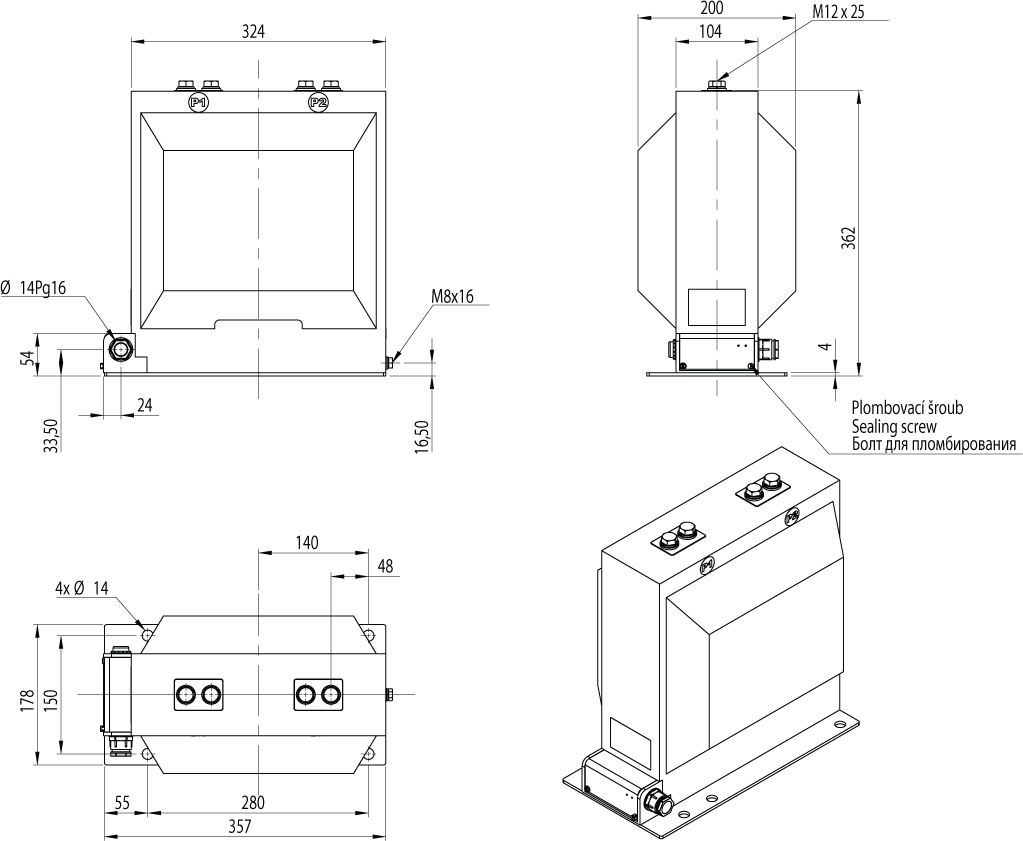

Монтажне положення трансформаторів може бути будь-який. Трансформатори закріплюються за допомогою чотирьох болтів через отвори в опорній плиті. Клеми первинної обмотки трансформатора оснащені гвинтами M12. Для приєднання до висновків на вторинній обмотці рекомендується використовувати кабельні наконечники, відповідні перетину провідника. Клеммник вторинної обмотки оснащений кожухом з гвинтом для опломбування. Всередині знаходиться упаковка з перемичками і гвинтами для заземлення та закорочення обмотки (див. "Керівництво з монтажу та обслуговування").
Якщо потрібно провести заміну старих типів трансформаторів (різних виробників), ми поставляємо трансформатори CTS 38 на спеціально підготовлених опорних плитах з аналогічними монтажними міжцентровим отворів, як у замінних типів пристроїв.
Трансформатори струму СTS 38 пройшли випробування відповідно до норми IEC 61869-1, IEC 61869-2, ГОСТ 1516.1-76, ГОСТ 7746-89.
За бажанням замовника забезпечуємо офіційне підтвердження результатів випробувань.
Інші технічні параметри можуть бути проконсультовано з виробником.
