Датчики и системы индикации напряжения

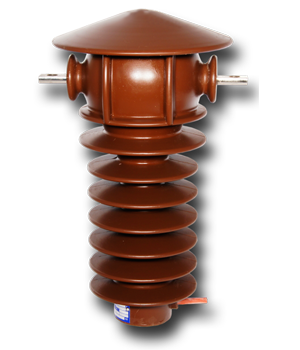

Датчик тока CSO 25 предназначенные для применения в сетях высокого напряжения 22 kB. Путь поверхностного разряда соответствовует напряжению изоляции 25 kВ для верховное загрязнение (31мм/1 kВ).

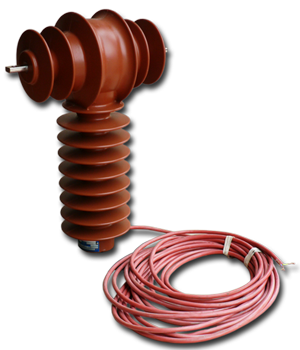

Датчик CSO 38 представляет собой трансформатор тока с нагрузкой меньше, чем 2 ВA. Вторичный ток составляет 1A. У выходного кабеля длиной 12м (длину можно приспособить) внешняя изоляция из силиконовой резины. Точность преобразования зависит от требуемой нагрузки.

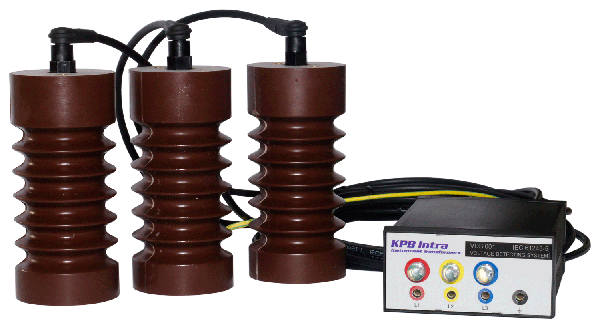

Система детектирования напряжения ( VDS ) представляет собой систему, предназначенную для детектирования наличия фазных напряжений проводки ВН. В случае VDS 001 дело касается внутренней встроенной VDS, предназначенной для сетей ВН с напряжением в диапазоне 6 ÷ 12 кВ.

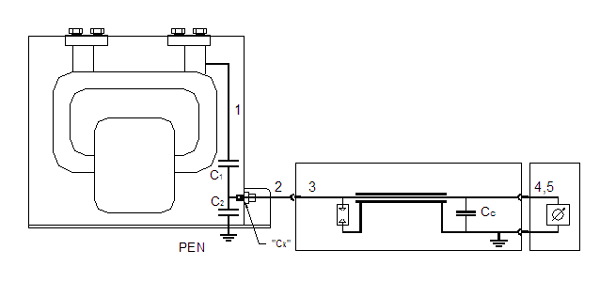

Приборные трансформаторы СТS12, СТS25 и СТS25Х могут быть оснащены индикатором высокого напряжения. В принципе он образован емкостью связи (емкостным делителем), залитым в эпоксидную литейную массу прибора. К нему специальным кабелем подключен индикатор напряжения.

Комбинированный датчик СVSO 25 предназначен для наружной среды для измерения напряжения и тока на одной фазе. Путь поверхностного разряда соответствует напряжению изоляции 25 кВ для максимального загрязнения (31 мм/1 кВ).

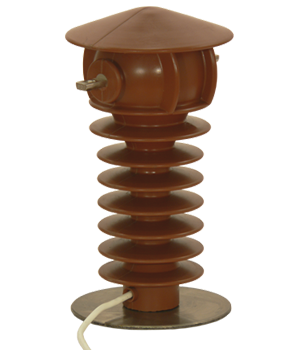

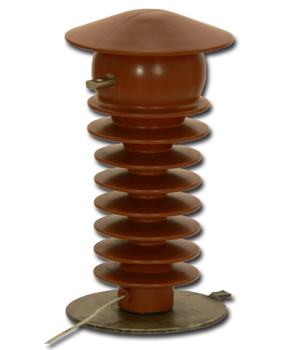

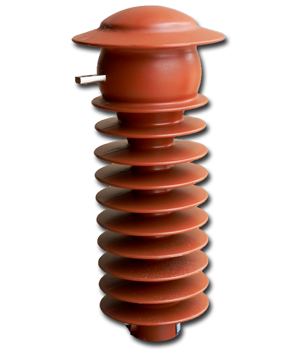

Конденсаторный датчик напряжения VSO 25 наружного исполнения надо использовать для съёмки (сигнализации) напряжения 22 kВ. Путь поверхностного разряда соответствовует напряжению изоляции 25 kВ для верховное загрязнение (31мм/1 kВ)

Датчик является емкостным делителем. Емкость высокого напряжения образуют специальные электроды, залитые в эпоксидную литейную массу. Емкость высокого напряжения является собственной емкостью выходного кабеля, который поставляется в длине 12м (длину можно приспособить, необходимо, однако, иметь в виду влияние общей длины кабеля на нн емкость и выходное напряжение).

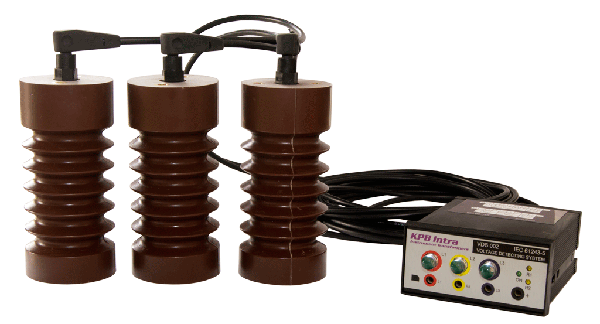

Система детектирования напряжения ( VDS ) представляет собой систему, предназначенную для детектирования наличия фазных напряжений проводки ВН. В случае VDS 002 дело касается внутренней встроенной VDS, предназначенной для сетей ВН с напряжением в диапазоне 6 ÷ 12 кВ.

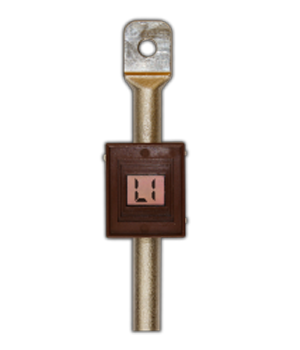

Детектор наличия высокого напряжения предназначен для простой установки, эксплуатации во внутренней и внешней средах с нулевым уходом. Прибор служит для оптической сигнализации наличия высокого напряжения на проводах. Напряжение даёт сигнал на дисплее постредством надписей L1, L2, L3, U.

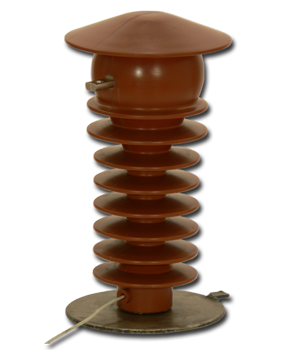

Речь идет о более совершенной с точки зрения конструкции версии первоначального датчика VSO 25. Принципом является емкостный делитель. Высоковольтная емкость датчика образована системой электродов, приспособленной для ограничения влияния влажности окружающей среды (дождя, тумана и мороза) до макс. 7 %.
