Система індикації напруги VDS 002

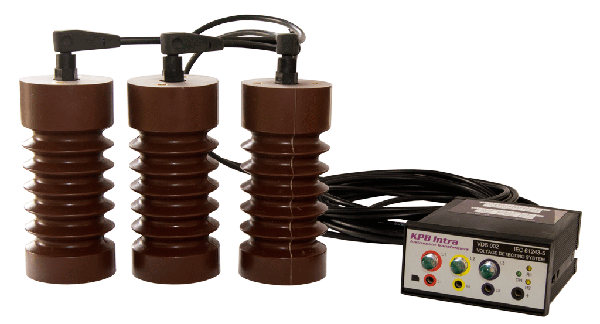

Складові частини системи індикації VDS 002:
- 3 шт. Ємнісний датчик VS 10AN.NB.
- Комплект кабелів.
- 3 шт. Соедінітелний хомут.
- Обчислювальний блок VDS 002.
Система індикації напруги (VDS) являє собою систему, призначену для індикації наявності фазної напруги проводки ВН. У разі VDS 002 справа стосується внутрішньої вбудованої VDS, призначеної для мереж ВН з напругою в діапазоні 6 ÷ 12 кВ.
VDS 002 складається з набору датчиків VS 10AN.NB, кабельної проводки і обчислювального блоку VDS 002. VDS 002 призначена для монтажу у внутрішні розподільчі шафи.
Довжину кабельної проводки можна пристосувати до вимог замовника. Обчислювальний блок VDS 002 оснащений пластмасовою системою для закріплення на стінці розподільника ВН. Виходи на зовнішній стороні обчислювального блоку VDS 002 оснащені суцільною заглушкою.
Система індикації VDS 002 оснащена на відміну від VDS 001 релейними входами. VDS 002 містить 2 шт. реле, до яких належать жовті індикаційні діоди на передній панелі обчислювального блоку. Жовті індикаційні діоди в запаленому стані сигналізують реле в замкнутому сістояніі. Реле R1 знаходиться в замкнутому стані, коли напруга є на всіх фазах. Реле R2 знаходиться в замкнутому стані, коли немає напруги на всіх фазах, в інших випадках не замкнуто жодне реле. Реле керують допоміжним напругою, яке знаходиться в діапазоні 18 ÷ 275 В ~ (В =). Присутність допоміжного напруги індика зелений діод на передній панелі обчислювального блока.Сістема детектування задовольняє вимоги стандарту IEC 61243 - 5 і вимоги по напрузі стандарту ГОСТ 1516.3 - 96.
Інші технічні параметри можна консультувати з виробником.
