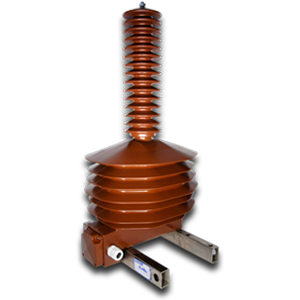

Вимірювальний трансформатор напруги VTO 38 P

Приладові трансформатори напруги VTO 38.P є однофазні однополюсні ізольовані трансформатори, призначені для застосування в мережах високої напруги від 3.6 кВ до 40.5 кВ. Вони призначені для вимірювання та захисту розподільних пристроїв вн зовнішнього виконання, особливо залізничних шляхів. За внутрішньою будовою вони тотожні з приладом VTO 38.P. На вн стороні вони оснащені захистом VPO-T80-38.5 кВ.

Приладові трансформатори напруги VTO 38.P є однофазні однополюсні ізольовані трансформатори, призначені для застосування в мережах високої напруги від 3.6 кВ до 40.5 кВ. Вони призначені для вимірювання та захисту розподільних пристроїв вн зовнішнього виконання, особливо залізничних шляхів. За внутрішньою будовою вони тотожні з приладом VTO 38.P. На вн стороні вони оснащені захистом VPO-T80-38.5 кВ.

У вслучае дефекту приладу захист здатна відключити прилад від високої напруги без істотного впливу на навколишнє середовище. Прилад можна також застосовувати для харчування.

Загальний поверхневий шлях становить 2006 мм (ізолятор 1 133 мм + тіло 873 мм).

Всі активні частини трансформатора залиті епоксидної масою, стійкою проти зовнішніх впливів (УФ випромінювання, вологість, і т. Д.). Ця маса виконує функцію не тільки електроізоляційну, а й механічну.

Трансформатори кріпляться за допомогою чотирьох болтів M12 за отвори в фундаментних консолях. Висновок первинної обмотки "A" закінчений шпилькою M10.

Ізолятор приладу ввертати і всередині встановлений вкладиш VPO-T80-38.5 кВ. У разі, що збій в електропостачанні приладу спрацьовуванням захисту, необхідно віддати прилад на перевірку стану ізоляції, по можливості на завод- \ виробник. Під впливом різних впливів в мережі може відбутися т. Зв. помилкове вимикання захисту. У таких випадках можна вкладиш замінити новим. Спосіб заміни показаний на малюнку нижче. Потрібно дотримуватися підвищеної обережності при повторному включенні високої напруги, з урахуванням можливого вибуху приладу. Якщо відбудеться повторне спрацьовування захисту у відносно короткий термін після включення, необхідно замінити прилад повністю.

УВАГА! ПРИ МАНІПУЛЯЦІЇ З ПРИЛАДОМ НЕ ЗМІЦНЮВАТИ ЙОГО ЗА ІЗОЛЯТОР він може відламана. Ізолятор при закручуванні затягувати тільки рукою до упору стисненням гумового ущільнення.

Для підключення на вторинні висновки рекомендується застосувати кабельні наконечники згідно використаному перетину провідника. Вторинний клеммник водонепроникно закритий (IP 65). Кришку можна запломбувати. Усередині покладений пакет, який містить з'єднувачі і гвинти для можливості заземлення обмоток (дивись "Інструкцію з обслуговування і монтажу").

У випадках, коли потрібна заміна за застарілі типи трансформаторів (різних виробників), поставляємо прилади VTO 38.P на пристосованих фундаментних профілях з однаковими монтажними розмірами замінних типів.

Приладові трансформатори напруги VTO 38.P задовольняють всі випробування згідно ČSN EN 60044-2 і ГОСТ 1983-89 і вони затверджені ČMI під номером TCM 212/05 - 4239. Версія із захисною VPO має комерційне позначення VTO 38.P.

За бажанням замовника забезпечуємо офіційне посвідчення.

Цей трансформатор призначений як автоблокувальні. Для того щоб захистити его від руйнування через нестандартні ефектів, таких як перенапруження, ферорезонансу, перехідні ефекти і т.д. трансформатор повинен бути обладнаний належним захистом.
