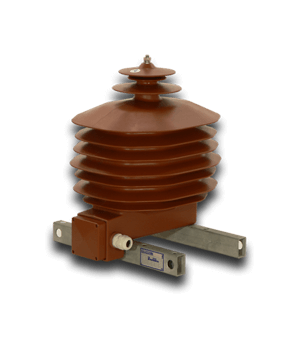

Вимірювальний трансформатор напруги VTO 38
Апаратні трансформатори напруги VTO 38 - це однофазні трансформатори, призначені для застосування в мережах високої напруги. Вони призначаються для ізмереніяй і захисту розподільних пристроїв ВН відкритого виконання.
Можуть бути застосовані для харчування приводів роз'єднувачів з дистанційним управлінням.
Класи точності вимірювальних обмоток: 0,2; 0,5; 1; 3; обмоток захисту: 3Р і 6Р. Трансформатори відповідають необхідному класу точності в інтервалі 25 - 100% номінального навантаження. Магнитопровод трансформаторів напруги VTO 38 виготовлений з орієнтованих трансформаторних стрічок у вигляді сердечника С-подібної форми. Висновки первинної обмотки здійснені за допомогою шпильок М10. При підключенні трансформаторів для демпфірування динамічних сил і вібрації в мережі рекомендуємо застосовувати провідники діаметром до 6 мм 2 і кабельні наконечники.
За бажанням замовника забезпечуємо офіційне підтвердження результатів випробувань.
УВАГА: при іншому способі підключення не повинно відбуватися механічне перенапруження ізолятора в напрямку від корпусу трансформатора.
Всі активні частини трансформаторів VPT залиті епоксидної сумішшю, стійкою до впливу навколишнього середовища (ультрафіолетового випромінювання, вологості і т. П.). Ця маса виконує як електроізоляційну, так і механічну функції. Трансформатори закріплюються за допомогою чотирьох болтів М12 через отвори в опорній плиті. Клеми первинної обмотки трансформатора оснащені болтами М12х35 мм. Для приєднання до висновків на вторинній обмотці рекомендується використовувати кабельні наконечники, відповідні перетину провідника. Клеммник вторинної обмотки оснащений герметичним кожухом, який можна опломбувати. Всередині знаходиться упаковка з перемичками і гвинтами для заземлення та закорочення обмотки (див. "Керівництво з монтажу та обслуговування").
Якщо потрібно провести заміну старих типів трансформаторів (різних виробників), ми поставляємо трансформатори VPT на спеціально підготовлених опорних плитах з аналогічними монтажними міжцентровим отворів, як у замінних типів пристроїв.
Апаратні трансформатори напруги VTO 38 пройшли випробування відповідно до норми IEC 60044 і GOST 1516.3-96. Апаратні трансформатори напруги VTO 38 пройшли випробування відповідно до норми GOST 15 -150 для Т1 і UCHL1.-2.
Інші технічні параметри необхідно обговорювати з виробником.
Цей трансформатор призначений як автоблокувальні. Для того щоб захистити его від руйнування через нестандартні ефектів, таких як перенапруження, ферорезонансу, перехідні ефекти і т.д. трансформатор повинен бути обладнаний належним захистом.
Напруга ізоляції:
- 5 кВ
Випробувальний змінну напругу:
95 кВ
Випробувальний імпульсна напруга:
190 кВ
Номінальна первинна напруга:
3000 / √3 - 35000 / √3 В
Номінальна вторинна напруга:
100 / √3, 110 / √3, 120 / √3 В
Номінальна допоміжна напруга:
100/3, 110/3, 120/3 В
Клас точності - вимір:
- 2, 0.5, 1, 3
Клас точності - охорона:
3Р, 6Р
Номінальне навантаження:
10, 30, 50, 75, 100, 150 ВА
Максимальне навантаження:
500 VA
Номінальна частота:
50 Гц
Довжина витоку:
1230 мм
маса:
49 кг
Термічний клас ізоляції:
E
Умови роботи:
рабоочая температура від -45 ° C до + 55 ° C
стандарт:
ČSN EN 60044-2, IEC EN 60044-2, ČSN EN 61869-1, ČSN EN 61869-3, IEC EN 61869-1, IEC EN 61869-3, ГОСТ 15 150
